Лотки и аксессуары системы «S5 Combitech« применяются для построения кабельных трасс, в том числе сложного конструктива - с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 градусов вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 400 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа - в комплект уже входят соединительные пластины и детали крепежа. Аксессуар выполнен в специальном исполнении «Горячий цинк«, которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).

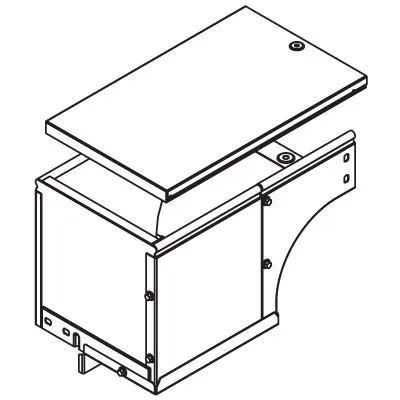

| Наименование | Угол CDSD 90 вертикальный внешний переходник правосторонний основание 400 H50 в комплекте крепежные элементы соединительные пластины |
| Артикул производителя | 37506KHDZ |
| Бренд | DKC |
| Единица | упак |
| Категория | Кабель |
| Подкатегория | Кабеленесущие системы |
| Тип изделия | Угол вертикальный внешний |
| Материал изделия | Сталь |
| Высота, мм | 50 |
| Ширина, мм | 400 |
| Покрытие | Горячий цинк |
| Толщина материала изделия | 0.8 |
| Климатическое исполнение | ОМ1, Т1, У1, УХЛ1, УХЛ5, ХЛ1 |
| Цвет | Светло-серый |
| Рекомендованный проектный ассортимент | Да |
| Преимущества | Поставляются в комплекте с крепежными элементами|Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора подходящего крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета количества и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Выполнено в исполнении горячий цинк с толщиной цинкового слоя от 55 мкм до 120 мкм, благодаря чему может применяться, например, в помещениях с высокой влажностью и низкой загрязненностью, в воздушных зонах городов и промышленных предприятий|Обеспечивают плавный изгиб трассы|Плавный поворот способствует сохранению целостности кабеля |
| Дополнительная информация | толщина цинкового слоя не менее 55 мкм| 6 класс коррозионной стойкости |
| Комплектация | 37301RHDZL - пластина GTO H50, цинк - ламельная - 4 шт.|37501R - никелированная пластина для заземления PTCE - 2 шт.|CM010610HDZ - винт с крестообразным шлицем М6х10, горячеоцинкованный - 12 шт.|CM100600HDZ - гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованная - 12 шт. |
| Сфера применения | помещения (или пространства) с умеренной частотой конденсации и умеренными загрязнениями от производственного процесса, с умеренным илисредним загрязнением SO2 (подземные парковки, производственные помещения, городская среда) |
| Код ТН ВЭД | 7326909807 |
| Код ОКПД2 | 25.11.23.119 |
| Код GTIN | 04690309507322 |
