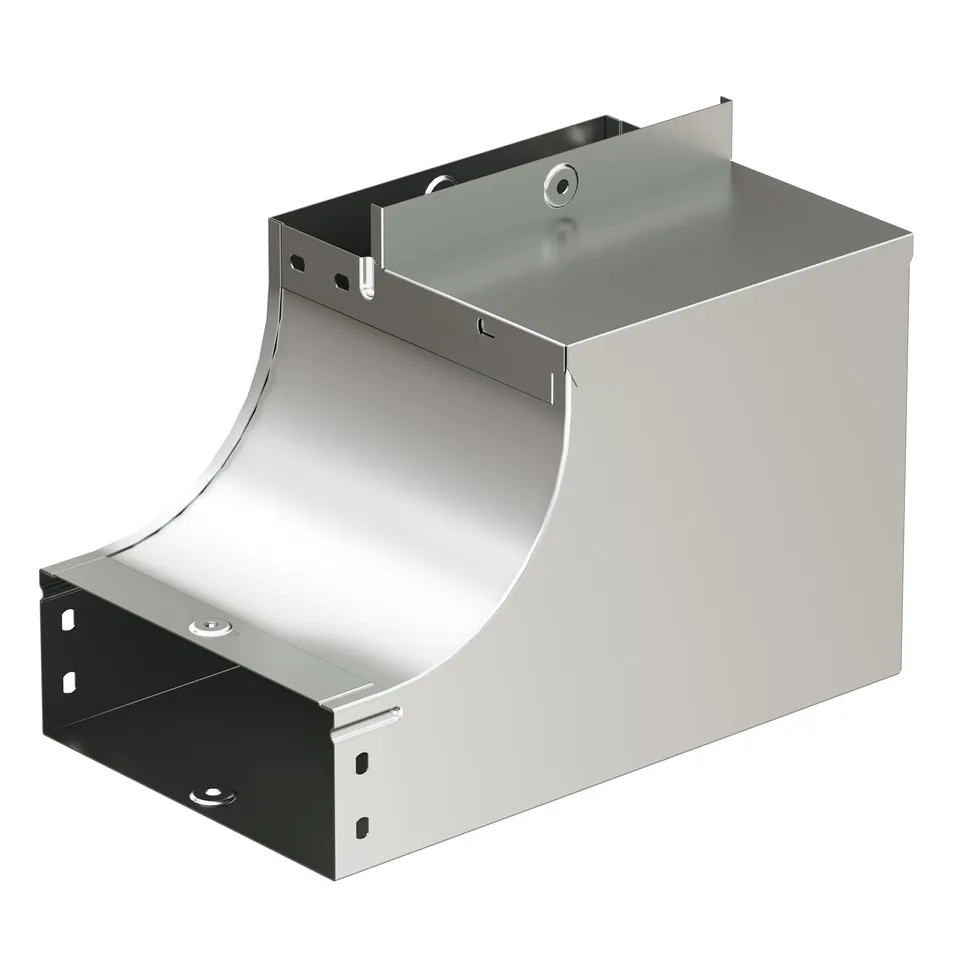

Лотки и аксессуары системы «S5 Combitech« применяются для построения кабельных трасс, в том числе сложного конструктива - с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 градусов вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали - 1 мм. Исполнение - «сталь, оцинкованная по методу Сендзимира«. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа - в комплект уже входят соединительные пластины и детали крепежа.
| Наименование | Угол CSSS 90 вертикальный внутренний переходник левый основание 100 H100 в комплекте крепежные элементы соединительные пластины |
| Артикул производителя | 37072K |
| Бренд | DKC |
| Единица | упак |
| Категория | Кабель |
| Подкатегория | Кабеленесущие системы |
| Тип изделия | Угол вертикальный внутренний |
| Материал изделия | Сталь |
| Высота, мм | 100 |
| Ширина, мм | 100 |
| Покрытие | Оцинковано по методу сендзимира |
| Толщина материала изделия | 0.8 |
| Климатическое исполнение | ОМ2, Т2, У2, УХЛ2, ХЛ2 |
| Цвет | Светло-серый |
| Рекомендованный проектный ассортимент | Да |
| Преимущества | Поставляется в комплекте с крепежными элементами. Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора правильного крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Изготавливается из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868-2021 и ГОСТ 14918 - 2020, и обеспечивает требуемую надежность и долговечность кабельной линии. Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана|Обеспечивает плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля. |
| Дополнительная информация | масса цинкового слоя не ниже 180 г/м2|cоответствует ГОСТ 52868-2021 |
| Комплектация | 37305R - пластина соединительная GTO H100 - 4 шт.|37501R - никелированная пластина для заземления PTCE - 2 шт.|CM010610 - винт с крестообразным шлицем М6х10 - 20 шт.|CM100600 - гайка с насечкой, препятствующей откручиванию М6 - 20 шт. |
| Сфера применения | отапливаемые помещения с низкой относительной влажностью атмосферной среды с очень незначительным уровнем загрязнения (офисы, школы, музеи и тд.)|неотапливаемые помещения (пространства) со средней температурой и относительной влажностью, низкая частота конденсации и низкий уровень загрязнения (помещения для хранения, спортивные залы) |
| Код ТН ВЭД | 7326909807 |
| Код ОКПД2 | 25.11.23.119 |
| Код GTIN | 04660241022917 |
